液阻柜接線圖_液阻柜一次回路圖,液阻柜也稱水阻柜、水電阻啟動柜、液態電阻軟起動柜等，近年來使用比較廣泛的液體電阻軟啟動柜，充分利用了水電阻熱容量大，可調性好的特點，可將電機的起動電流控制在2.5-3倍電機額定電流的范圍內，極大地降低了起動電流，其良好的起動特性使之成為目前國內外大中型容量電機理想的軟起動產品。起動性能遠優于星—三角減壓、延邊三角形減壓、電抗器減壓等方法。

液阻柜接線圖_液阻柜一次回路圖

一、繞線式電機液阻柜接線圖：


二、液阻柜工作原理

根據電機學理論我們知道：對于繞線式異步電動機來說，當電網電壓及頻率不變時，在繞線式電動機轉子回路串入適當?shù)碾娮?，一方面可以減小起動電流，另一方面又可以增加起動轉矩，由此可見我們?nèi)裟茏尨朕D(zhuǎn)子回路中電阻隨電動機轉速增加而相應減小，那么我們就能在起動過程中始終使電動機獲得較大起動轉矩及最小起動電流。
液阻柜就是利用這一原理，在被控繞線電動機的轉子回路中串入特殊配制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機獲得最大起動轉矩及最小起動電流，進而平穩起動。
三、液阻柜性能特點
○軟起動，起動電流?。篒q≤1.3Ie（A）
○降低了電機起動升溫，有效地延長電機使用壽命；
○起動過程平滑，對機械設備無沖擊；
○可連續起動5～10次，起動性能優于頻敏起動器；
○對電網要求不高，不會產生諧波而影響電網；
○結構可靠、簡單，安裝、維護方便；
○通用性好，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動；
○具有起動超時、失壓、超行程、超溫等多重保護功能。



四、液阻柜應用

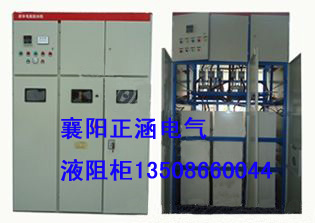

湖北正涵電氣ZYQR系列繞線式液阻柜，是我公司利用液體電阻技術，專為改善大中型繞線式異步電動機的起動性能而研制的新一代起動器。

可廣泛用于水泥，化工，冶金，礦山，電力等行業75～20000kw繞線式異步電動機,與球磨機、水泵、風機大中型重負載配套，解決了大中型電機起動難的問題，該問題已作為起動器的最新?lián)Q代產品在全國兩千家企業使用，其卓越的起動性能受到廣大用戶的普遍好評。
